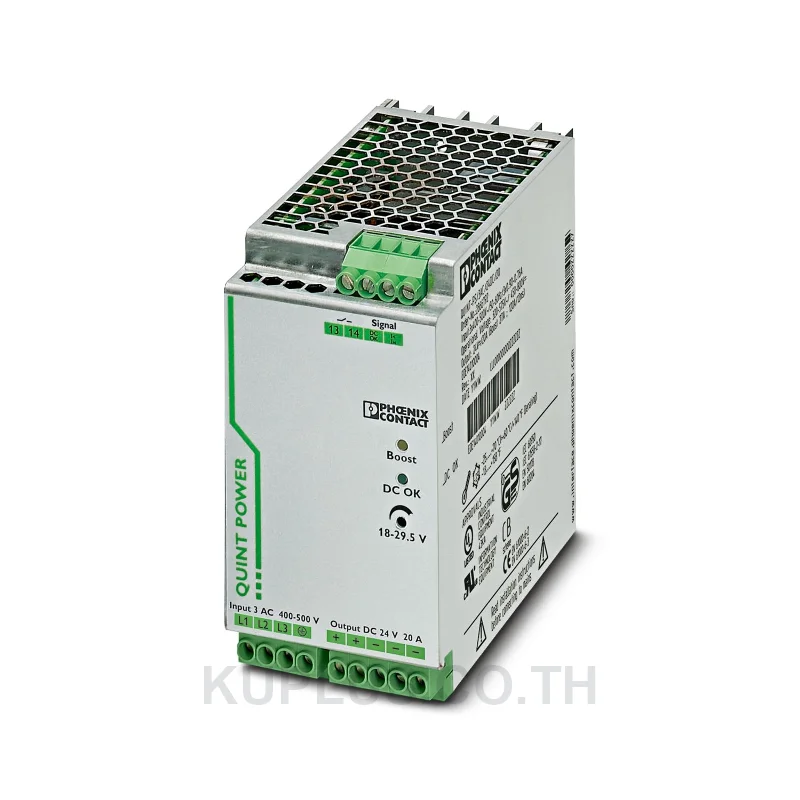

Phoenix Contact QUINT-PS/3AC/24DC/20 DIN Rail Power Supply (2866792), 24 V DC, 20 A, 480 W, 3-phase input
Part no.: 2866792-QUINT-PS-3AC-24DC-20
Views -
Ask for price
Ask about stock
Country of origin: Thailand
Added to cart
Go to cart
ยี่ห้อ : Phoenix Contact รุ่น QUINT-PS/3AC/24DC/20 รหัสสั่งซื้อ 2866792 * พาวเวอร์ซัพพลายแบบสวิตชิ่งสำหรับติดตั้งบนราง DIN อินพุต 3x 400 V AC ... 500 V AC 3 เฟส * เอาต์พุต 24 V DC กระแสพิกัด 20 A กำลัง 480 W
Specifications
| แบรนด์ | Phoenix Contact |
|---|---|
| ประเภทสินค้า | พาวเวอร์ซัพพลาย (Power supply) |
| ตระกูลสินค้า | QUINT POWER |
| รหัสรุ่น | QUINT-PS/3AC/24DC/20 |
| รหัสสั่งซื้อ | 2866792 |
| ช่วงแรงดันอินพุตพิกัด | 3x 400 V AC ... 500 V AC |
| ช่วงแรงดันอินพุตที่ใช้ได้ | 3x 320 V AC ... 575 V AC; 2x 360 V AC ... 575 V AC; 450 V DC ... 800 V DC |
| ช่วงแรงดัน DC ที่ใช้ได้ | 450 V DC ... 800 V DC |
| ความถี่ไฟ AC | 45 Hz ... 65 Hz |
| จำนวนเฟส | 3 |
| กระแสอินพุต | 3x 1.6 A (400 V AC); 3x 1.3 A (500 V AC); 0.9 A (600 V DC) |
| กำลังไฟอินพุตพิกัด | 783 VA |
| Power factor | 0.66 |
| กระแสกระชากเมื่อเปิด (Inrush) | < 20 A (typical) |
| เวลาทนไฟตก (Mains buffering) | > 20 ms (400 V AC); > 30 ms (500 V AC) |
| เบรกเกอร์ป้องกันที่แนะนำ | 6 A ... 16 A (AC: Characteristics B, C, D, K) |
| ประสิทธิภาพ | > 93 % (at 400 V AC and nominal values) |
| แรงดันเอาต์พุตพิกัด | 24 V DC ±1 % |
| ช่วงปรับแรงดันเอาต์พุต | 18 V DC ... 29.5 V DC (> 24 V DC, constant capacity restricted) |
| กระแสเอาต์พุตพิกัด | 20 A (-25 °C ... 60 °C, UOUT = 24 V DC) |
| กำลังเอาต์พุต | 480 W |
| กระแสเสริมชั่วคราว (POWER BOOST) | 26 A (-25 °C ... 40 °C permanent, UOUT = 24 V DC ) |
| กระแสตัดฟิวส์เลือกตัด (SFB) | 120 A (12 ms) |
| ลักษณะเอาต์พุต | U/I |
| ป้องกันแรงดันเกินที่เอาต์พุต (OVP) | < 35 V DC |
| ริปเปิลคงเหลือ | < 40 mVPP (with nominal values) |
| การต่อขนาน | yes, for redundancy and increased capacity |
| การต่ออนุกรม | yes |
| วิธีต่อสาย | Screw connection |
| สายแข็ง (ต่ำสุด) | 0.2 mm² |
| สายแข็ง (สูงสุด) | 6 mm² |
| สายอ่อน (ต่ำสุด) | 0.2 mm² |
| สายอ่อน (สูงสุด) | 4 mm² |
| AWG | 18 ... 10 |
| ความยาวปอกสาย | 7 mm |
| เกลียวสกรู | M4 |
| แรงขันแน่น | 0.5 Nm ... 0.6 Nm |
| การแสดงผล | UOUT > 0.9 x UN: "DC OK" LED green |
| ชนิดสัญญาณ | LED; Active switching output; Relay contact |
| กว้าง | 69 mm |
| สูง | 130 mm |
| ลึก | 122 mm |
| ท่าติดตั้ง | horizontal DIN rail NS 35, EN 60715 |
| วัสดุตัวเรือน | Metal |
| น้ำหนักต่อชิ้น | 1504 g |
| ระดับการป้องกัน (IP) | IP20 |
| Protection class | I |
| อุณหภูมิใช้งาน | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| อุณหภูมิจัดเก็บ/ขนส่ง | -40 °C ... 85 °C |
| ความสูงสูงสุดที่ใช้งาน | 5000 m |
| ความชื้นสัมพัทธ์ที่ใช้งาน | 95 % (at 25 °C, non-condensing) |
| MTBF | > 900000 h (25 °C); > 534000 h (40 °C); > 250000 h (60 °C) |
| ฉนวนอินพุต/เอาต์พุต | 4 kV AC (type test); 2 kV AC (routine test) |
| จำนวนต่อแพ็ก | 1 pc |
| GTIN | 4046356152907 |
| ประเทศผู้ผลิต | Thailand |
Product details
QUINT-PS/3AC/24DC/20 – พาวเวอร์ซัพพลายสำหรับราง DIN
QUINT-PS/3AC/24DC/20 (รหัสสั่งซื้อ 2866792) ในตระกูล QUINT POWER เป็นพาวเวอร์ซัพพลายแบบสวิตชิ่งที่ติดตั้งบนราง DIN รับไฟเข้า 3x 400 V AC ... 500 V AC ระบบ 3 เฟส แล้วจ่ายไฟตรง 24 V DC กระแสพิกัด 20 A กำลังที่พิกัด 480 W ประสิทธิภาพ > 93 % (at 400 V AC and nominal values)
- กระแสเสริมชั่วคราว (POWER BOOST): 26 A (-25 °C ... 40 °C permanent, UOUT = 24 V DC )
- ช่วงปรับแรงดันเอาต์พุต: 18 V DC ... 29.5 V DC (> 24 V DC, constant capacity restricted)
- การต่อขนาน: yes, for redundancy and increased capacity
- ขนาด (กว้าง x สูง x ลึก): 69 mm x 130 mm x 122 mm
- น้ำหนักต่อชิ้น: 1504 g
- ระดับการป้องกัน: IP20
- อุณหภูมิใช้งาน: -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
ตัวเลขข้างต้นอ้างอิงจากข้อมูลของผู้ผลิต (Phoenix Contact) ควรตรวจสอบกับเอกสารข้อมูล (datasheet) ฉบับล่าสุดก่อนออกแบบหรือใช้งานจริง
